ملخص
العلامة التجارية والنموذج:نيودن ND800
مجالات التطبيق:جميع الشركات المصنعة للإلكترونيات المشاركة في وضع لوحة PCB والمكونات الإلكترونية واللحام والتجميع
المزايا الأساسية:يوفر لمصنعي الأجهزة الإلكترونية حل فحص بصري عالي السرعة ومستقر وشامل ومؤتمت بالكامل لاكتشاف عيوب جودة SMT وDIP، وقادر على اكتشاف المكونات الصغيرة مثل مواصفات شريحة 01005.

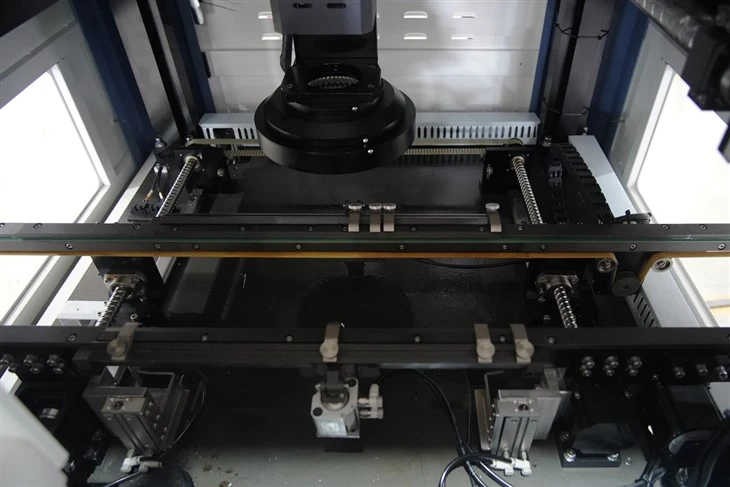

آلة ND800 AOI تسليط الضوء والتفاصيل
سرعة فائقة-وأداء عالي-دقة
- دقة فائقة في تحديد المواقع-:دقة تحديد موضع المحور XY- أقل من أو تساوي 8μm تضمن تحديد موضع الفحص الدقيق.
- نظام الحركة عالي السرعة-:يستخدم محركات مؤازرة تعمل بالتيار المتردد ومسامير كروية أرضية دقيقة-، لتحقيق أقصى سرعة سير تصل إلى 830 مم/ثانية.
- معالجة سريعة للغاية للصور-وقت معالجة الصور لرقائق 0402 أقل من 12 مللي ثانية.
- الكشف عن المكونات الصغيرة:قادر على اكتشاف مكونات صغيرة مثل 01005 شريحة و0.3-مرحلة ICs، مما يلبي متطلبات الفحص لمركبات ثنائي الفينيل متعدد الكلور عالية الكثافة والمصغرة.
نظام بصري ورؤية ذكي قوي
- كاميرا عالية الدقة-:يتم استخدام كاميرا CCD رقمية كاملة الألوان-عالية السرعة-، مما يوفر دقة عدسة قابلة للتحديد.
- إضاءة القنوات المتعددة-:يستخدم مصدر ضوء ملون حلقي-متعدد-قنوات (على سبيل المثال، تكوينات RGB/RGBW) مقترنًا بالمبادئ البصرية للانعكاس المرآوي، والانعكاس المنتشر، والانعكاس المائل لعرض ظروف وصلة اللحام لمكونات تركيب السطح-بشكل واضح.
- التعرف الذكي:يدعم التكوين التلقائي للمعلمات الهامة مثل الإزاحة، والقطبية، والدوائر القصيرة بناءً على متطلبات الفحص المختلفة.
قدرات شاملة وعالية-لكشف عيوب التغطية
يكتشف NeoDen ND800 بشكل شامل جميع أنواع العيوب التي قد تحدث أثناء إنتاج SMT وDIP، مما يضمن جودة PCB الكاملة.
- عيوب طباعة معجون اللحام:اللحام المفقود، اللحام الزائد، عدم المحاذاة، التجسير، التلوث، الخدوش، إلخ.
- عيوب وضع المكونات:المكونات المفقودة، والمكونات الزائدة، والمحاذاة غير الصحيحة، والانحراف، وتأثير مانهاتن، والوضع الجانبي، والاتجاه العكسي، والمكونات غير الصحيحة، وما إلى ذلك.
- عيوب وصلة اللحام:اللحام الزائد، اللحام غير الكافي، وصلات اللحام الباردة، الجسور، عدم وجود لحام، كرات اللحام، عيوب IC، إلخ.
- عيوب ثنائي الفينيل متعدد الكلور:تلوث رقائق النحاس، الفوط السوداء، ظهور تقرحات، الأكسدة، الخ.
- عيوب DIP (من خلال-الفتحة):المكونات المفقودة، والمكونات التالفة، والمحاذاة غير الصحيحة، والانحراف، والاتجاه العكسي، وما إلى ذلك.
برمجة مرنة وإدارة بيانات احترافية
يوفر النظام أدوات برمجة ومعالجة بيانات متعددة لتحسين تجربة المستخدم وإدارة الجودة.
- أوضاع البرمجة المرنة:يدعم البرمجة التلقائية والبرمجة اليدوية واستيراد بيانات CAD لإجراء تغييرات سريعة على المنتج.
- التحليل الإحصائي SPC:تعمل الوظائف الإحصائية القوية المدمجة في SPC على تسجيل بيانات الفحص وتحليلها بشكل مستمر. يمكن للمستخدمين عرض حالة الإنتاج وتحليل الجودة بمرونة، مما يوفر الأساس العلمي لتحسين العملية.
معلمات نيودن ND800
| قدرات التفتيش | الحد الأدنى من المكونات القابلة للاكتشاف: 01005 رقاقة، 0.3 درجة إيك |
| محطات تطبيق الفحص: بعد طباعة عجينة اللحام، قبل/بعد اللحام بإعادة التدفق، قبل/بعد اللحام الموجي، FPC | |
| الحركة والدقة | دقة تحديد موضع المحور XY-:أقل من أو يساوي 8μm |
| XY-سرعة انتقال المحور (الحد الأقصى):830 ملم / ثانية | |
| نظام القيادة: محرك سيرفو يعمل بالتيار المتردد، لولب كروي دقيق | |
| النظام البصري | آلة تصوير:5 ميجابكسل (اختياري 20 ميجابكسل) |
| دقة العدسة:10μm / 15μm / 18μm / 20μm / 25μm (قابل للتخصيص) | |
| مصدر الضوء:حلقة ضوئية ملونة متعددة القنوات-على شكل- (RGB/RGBW/RGBR/RWBR اختياري) | |
| مواصفات ثنائي الفينيل متعدد الكلور | حجم ثنائي الفينيل متعدد الكلور (الحد الأدنى):50 × 50 ملم |
| حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى):400 × 360 مم (قابل للتخصيص) | |
| سمك ثنائي الفينيل متعدد الكلور: 0.3 مم ~ 5 مم | |
| الحد الأقصى لارتفاع المكون (أعلى/أسفل):35 مم / 75 مم (قابل للتخصيص) | |
| نظام الكمبيوتر | وحدة المعالجة المركزية / الذاكرة / التخزين:معالج Intel i7 3.40 جيجاهرتز / ذاكرة وصول عشوائي سعة 16 جيجابايت / محرك أقراص ثابتة سعة 1 تيرابايت |
| نظام التشغيل (OS): ويندوز 7، 64 بت | |
| مواصفات المعدات | الأبعاد (الطول*العرض*الارتفاع):980*980*1620 ملم |
| مزود الطاقة:تيار متردد 220 فولت / 50-60 هرتز |
المعلومات التجارية لآلة ND800 AOI
موك: 1 جهاز كمبيوتر
تفاصيل التغليف: تغليف قفص خشبي
وقت التسليم: 3-7 أيام
حول نيودين
مصنع
حقائق سريعةحول نيودن
- تأسست عام 2010، 200+ موظفون، 27،000+ متر مربع. مصنع.
- توفر شركة NeoDen-خط SMT واحد.
- عملاء 10000+ ناجحون في جميع أنحاء العالم.
- 40+ الوكلاء العالميون المشمولون في آسيا وأوروبا وأمريكا وأوقيانوسيا وأفريقيا.
- مركز البحث والتطوير: 3 أقسام للبحث والتطوير مع 25+ مهندسي بحث وتطوير محترفين.
- مُدرج مع CE وحصل على 70+ من براءات الاختراع.
- 30+ مهندسو مراقبة الجودة والدعم الفني، 15+ كبار المبيعات الدولية، يستجيب العملاء في الوقت المناسب خلال 8 ساعات، ويقدمون الحلول الاحترافية في غضون 24 ساعة.
معرض
شهادة
التعليمات
Q: كيف يمكنني بناء خط SMT مع ND800؟
ج: طريقة الاتصال: اتصال SMEMA القياسي.
Q: هل يدعم وظيفة الصيانة ؟
ج: التكوين الاختياري: محطة الصيانة، نظام البرمجة غير المتصل بالإنترنت، أجهزة SPC، نظام الرمز الشريطي وما إلى ذلك. يرجى ترك الطلب الدقيق لنا.
Q: إذا كان حجم ثنائي الفينيل متعدد الكلور كبيرًا، هل تدعم التخصيص؟
ج: نعم، يرجى ترك الحد الأقصى الخاص بك. حجم ثنائي الفينيل متعدد الكلور وسنتحقق مما إذا كان يمكنه تحقيق التخصيص.
Q: ما هو نطاق ارتفاع المكون لهذا النموذج؟
ج: الجزء العلوي: 35 مم، الجزء السفلي: 75 مم (قابل للتعديل، يمكن تخصيصه حسب الحاجة).
Q: هل يمكننا استخدام الجهاز لفحص تأثير التنسيب؟
A: نعم، قم بتثبيت الجهاز بعد تركيب الرقاقة، ويمكن أن يساعد في التحقق من: الجزء المفقود، الإزاحة، الانحراف، شاهد القبر،التركيب على الجانب، الدوران، الأجزاء الخاطئة، التلف والانعكاس، إلخ.

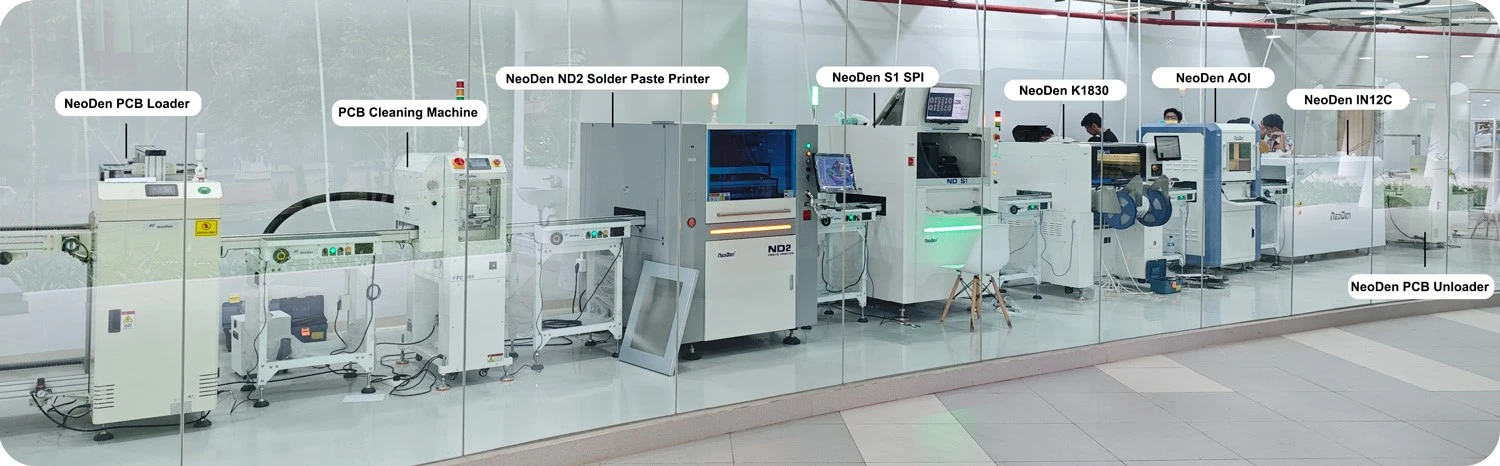

-نجاح عالمي حقيقي: NeoDen ND800 Inline AOI في خط SMT الآلي بالكامل
